設計精密傳動系統時，人們往往更關注回程間隙、定位精度和重復定位精度，卻容易忽略另一個同樣重要的參數——剛度。

傳動系統的剛度，在很大程度上決定了設備的動態響應、控制性能，以及實際運行中的定位精度。對于需要高速運行、頻繁啟停或承受變化載荷的設備，剛度尤其值得重視。

一、什么是剛度？

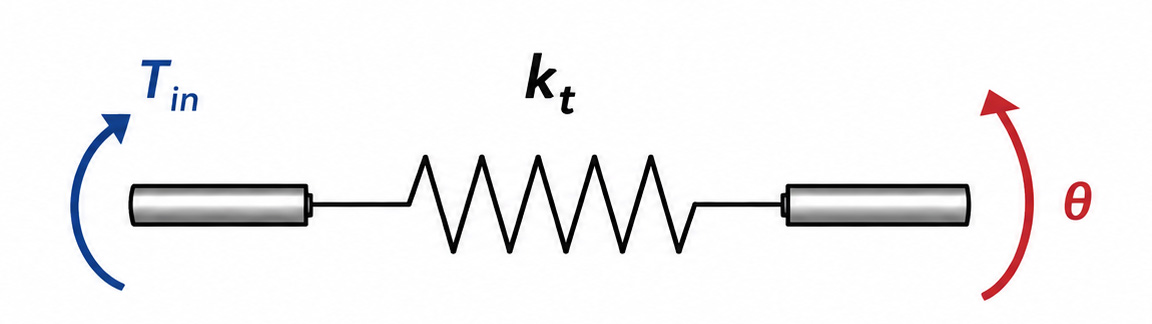

剛度是指機械系統抵抗受力變形的能力。在旋轉傳動系統中，通常關注的是扭轉剛度，常用單位為 N·m/rad，即牛·米/弧度。

簡單來說，在相同扭矩作用下，扭轉剛度越高，傳動部件產生的扭轉變形就越小，動力傳遞也越直接。

一套傳動系統的整體剛度，由多個環節共同決定，包括：

• 減速機；

• 聯軸器；

• 電機軸和輸出軸；

• 齒輪齒條或其他傳動機構。

因此，不能只看某一個部件的剛度。傳動鏈中剛度較低的環節，往往會成為限制整機性能的短板。

例如，在采用 Apex Dynamics 緊湊型低背隙行星減速機的伺服系統中，減速機的扭轉剛度會直接影響動態性能。在高速抓取、搬運等應用中，高剛度的行星減速機能夠減少彈性扭轉，使電機的運動更直接地傳遞到負載端。

二、剛度與回程間隙有什么區別？

回程間隙和剛度經常被混為一談，但兩者反映的是不同問題。

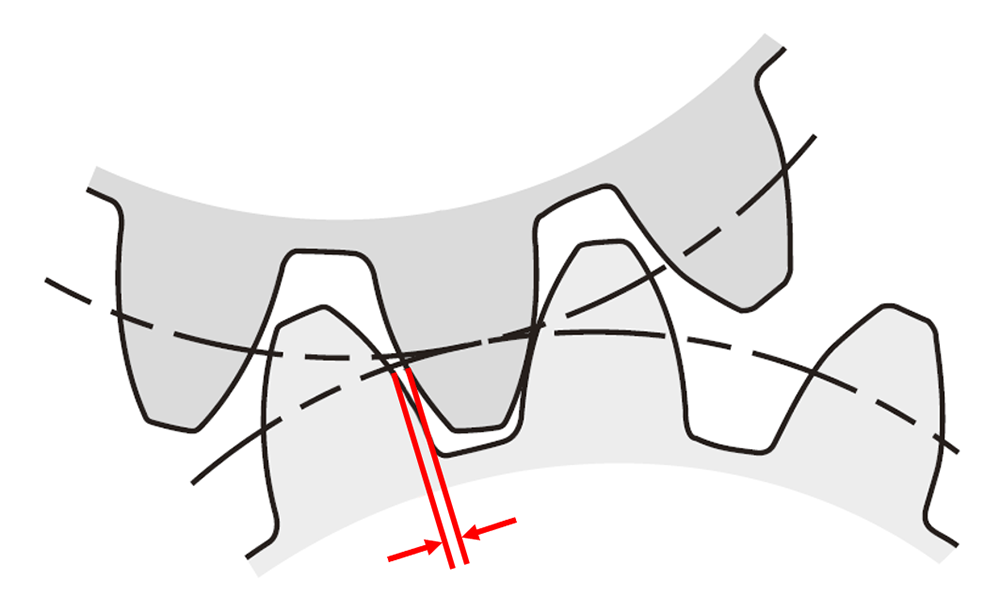

回程間隙，主要影響換向時的運動傳遞。 當電機改變旋轉方向時，需要先消除傳動部件之間的間隙，負載才會開始響應，因此會出現一段運動“死區”。

剛度不足，則表現為受力后的彈性變形。 即使傳動系統沒有明顯間隙，在負載作用下，也可能發生扭轉或位移偏差。

這意味著：零背隙并不等于零變形，也不代表實際運行中沒有定位誤差。 尤其是在載荷不斷變化或設備高速運行時，彈性變形對精度的影響會更加明顯。

此外，即使系統具有很小的背隙和較高的剛度，也可能存在滯回現象或失動量，這同樣會影響實際定位表現。

以直線軸為例，受力后，傳動機構可能產生幾微米的彈性位移。伺服系統雖然能夠通過增加輸出扭矩來平衡負載，但并不意味著機械變形就會消失；只要載荷持續存在，相關部件就可能持續處于彈性變形狀態。

采用 Apex 齒輪齒條系統的直線軸，即使將回程間隙控制到接近零，整體剛度仍會受到齒條、小齒輪及減速機支承軸承等環節的影響。在輪廓銑削、定量給料等工藝力不斷變化的應用中，系統仍可能產生微小的彈性位移。

三、剛度如何影響動態性能？

傳動系統的剛度會直接影響：

• 系統的固有頻率；

• 可實現的控制帶寬；

• 系統對共振和振動的敏感程度。

剛度不足時，整個傳動系統會顯得偏“軟”。電機已經動作，負載卻可能因彈性變形而響應滯后，并在運動結束后繼續振蕩。

為了保證運行穩定，控制參數通常需要設置得更加保守，由此可能帶來定位后的穩定時間延長、加速度受限、生產節拍難以提升等問題。

例如，包裝設備中的升降機構需要頻繁進行快速加減速。如果采用 Apex AP 系列等減速機，選型時就應充分考慮扭轉剛度。

較高的傳動剛度有助于減輕啟停后的負載振蕩，縮短穩定時間，使設備在保持定位精度的同時，提高運行節拍。

四、聯軸器：容易成為剛度短板的環節

在許多傳動系統中，聯軸器是容易被忽略的剛度薄弱環節。

聯軸器沒有背隙，并不代表其扭轉剛度足以滿足高動態應用的要求。 不同結構的聯軸器，其彈性變形特性存在差異，因此選型會明顯影響整個系統的響應表現。

例如，伺服電機與高剛度 Apex 減速機之間，如果采用相對柔軟的彈性體聯軸器，整套傳動系統仍可能表現出明顯的“彈簧效應”。

在這類應用中，可根據實際工況考慮 Apex D 系列等膜片聯軸器。這類聯軸器在補償安裝偏差的同時，能夠提供較高的扭轉剛度，從而改善運動傳遞的直接性和定位表現。

因此，選擇聯軸器時，除了額定扭矩、轉速和偏差補償能力，也應重點關注扭轉剛度。

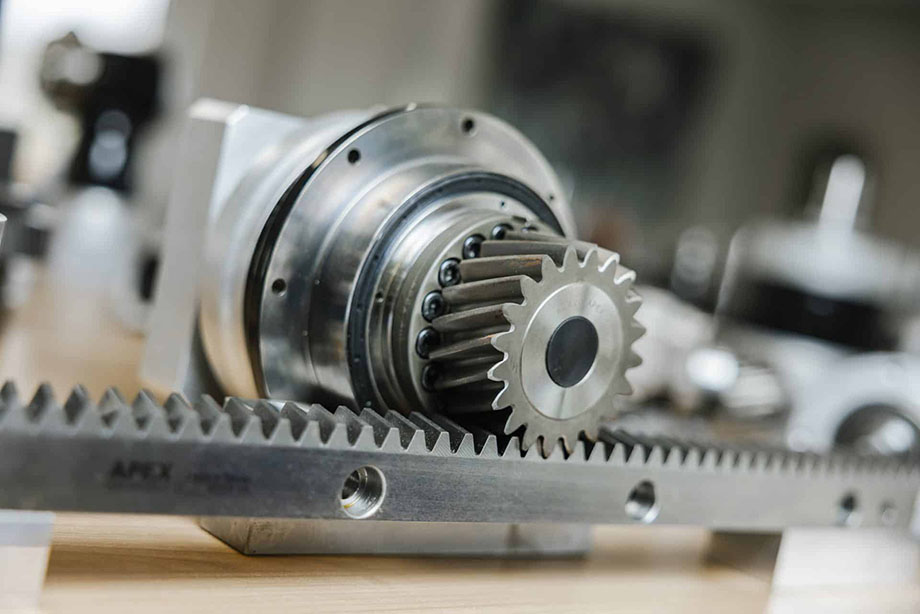

五、齒輪齒條系統的剛度同樣不能忽視

在齒輪齒條直線傳動系統中，剛度不僅與齒形有關，還受到齒輪模數、小齒輪齒寬以及減速機支承軸承等因素的影響。

對于采用 Apex 齒輪齒條的長行程龍門軸，提高傳動系統的整體剛度，有助于改善輪廓跟蹤精度。

尤其是在搬運重物或載荷不斷變化的工況下，剛度不足容易使負載端因彈性變形而出現運動滯后。采用更高剛度的配置，可以減小這類偏差，使實際運動軌跡更接近指令軌跡。

六、設計精密傳動系統時，應關注哪些問題？

要將剛度真正納入設計，建議重點考慮以下四點：

1. 將剛度與背隙、精度一起評估

不要只看減速機的背隙大小和標稱精度，還要判斷其受力變形是否滿足實際工況要求。

2. 評估整條傳動鏈

從電機軸、聯軸器、減速機到最終執行機構，逐一檢查可能限制整體剛度的環節。

3. 同時考慮靜態載荷和動態作用力

除了正常運行時的負載，還應考慮最大載荷、加減速過程中的慣性力，以及加工或操作過程中不斷變化的作用力。

4. 讓機械剛度與控制目標相匹配

結合目標定位精度、響應速度和生產節拍，選擇合適的機械配置，并據此進行伺服調試。

剛度在很大程度上決定了傳動系統能否運行得準確、快速且穩定。

在設計初期就充分考慮剛度，有助于減少后期出現的振動、響應滯后及控制性能受限等問題。Apex Dynamics 可結合具體應用需求，協助選擇合適的減速機、聯軸器和齒輪齒條等傳動部件。

對于精密傳動系統，剛度是選型之初就應明確的核心設計參數。
