伺服減速機的精度通常用回程間隙（Backlash，也稱背隙）表示。由于減速機屬于旋轉傳動裝置，因此回程間隙一般采用角度單位表示，精密減速機最常用的單位是角分（arc-min）。1角分等于1/60度。

回程間隙是如何測量的？

測量減速機回程間隙時，通常按照以下方式進行：

首先鎖定減速機的輸入端，也就是與電機連接的驅動端；然后向一個方向?qū)敵龆耸┘虞d荷，再向相反方向施加載荷，并測量輸出端產生的角位移。這個角位移就是減速機的回程間隙。

測試時施加的載荷并不是隨意確定的，通常取減速機額定輸出扭矩的1%～2%。

在這一載荷范圍內，減速機內部齒輪、軸承和傳動部件產生的扭轉彈性變形較小，因此測量結果能夠更準確地反映齒輪嚙合本身的間隙。

回程間隙反映的是：當設備運行過程中扭矩方向發生反轉時，減速機輸出端會產生多少“空行程”或位置損失。

在分析減速機的回程間隙時，不能只看最終檢測數值，還需要關注減速機內部每一級齒輪的加工精度。

影響回程間隙的主要因素包括：

• 齒輪徑向跳動

• 齒距偏差

• 壓力角偏差

• 螺旋角偏差

一、齒輪徑向跳動

首先需要考慮的是齒輪自身的圓度和同心度。

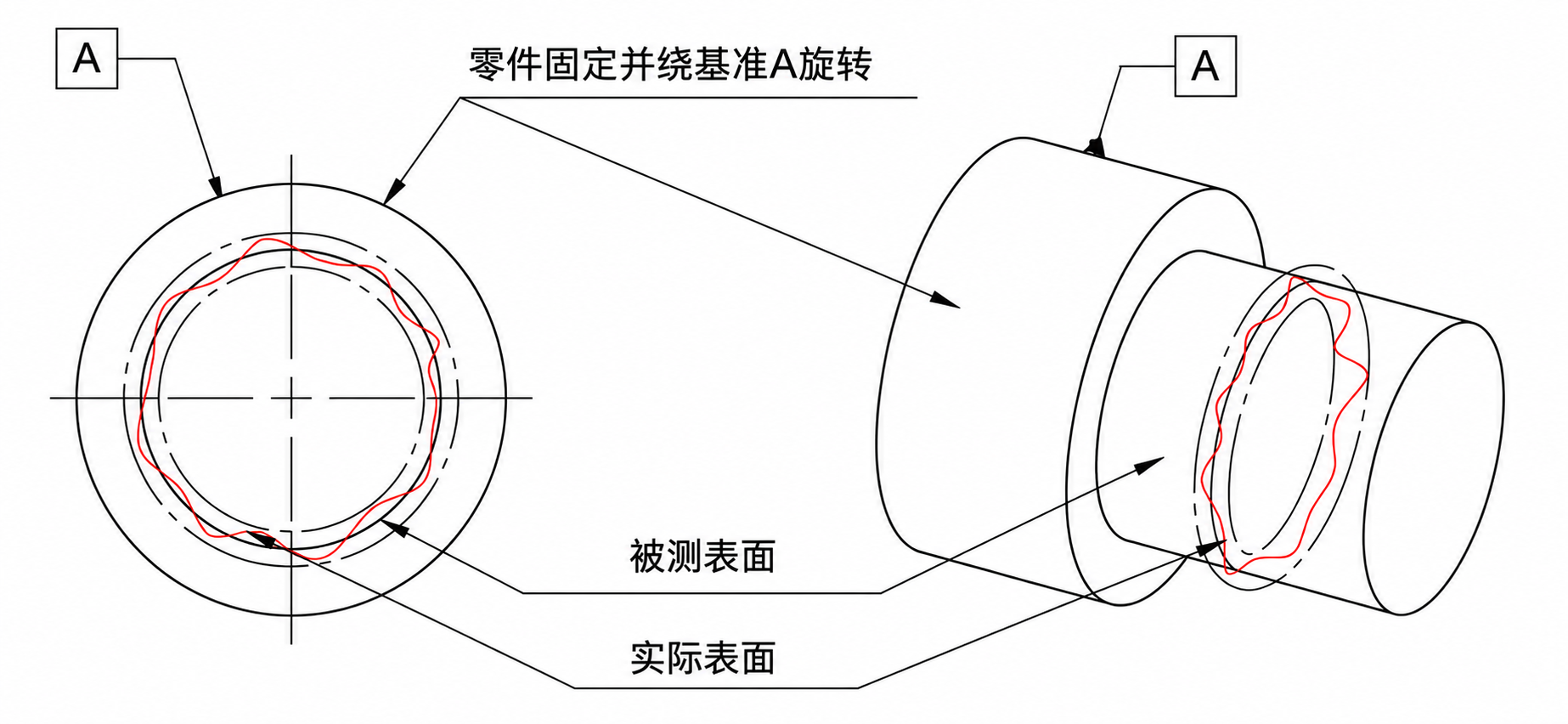

所謂徑向跳動（Runout），是指齒輪旋轉一周時，其實際半徑相對于設計半徑產生的變化。理想情況下，齒輪在旋轉過程中各個位置的半徑應該保持一致，但受到加工精度、裝夾誤差和材料變形等因素影響，實際齒輪通常會存在一定的徑向跳動。

當齒輪某一位置的實際直徑小于設計直徑時，該位置的齒輪嚙合間隙就會增大，從而導致回程間隙增加。

因此，齒輪徑向跳動越小，齒輪嚙合越均勻，減速機的傳動精度也越穩定。

二、齒距偏差

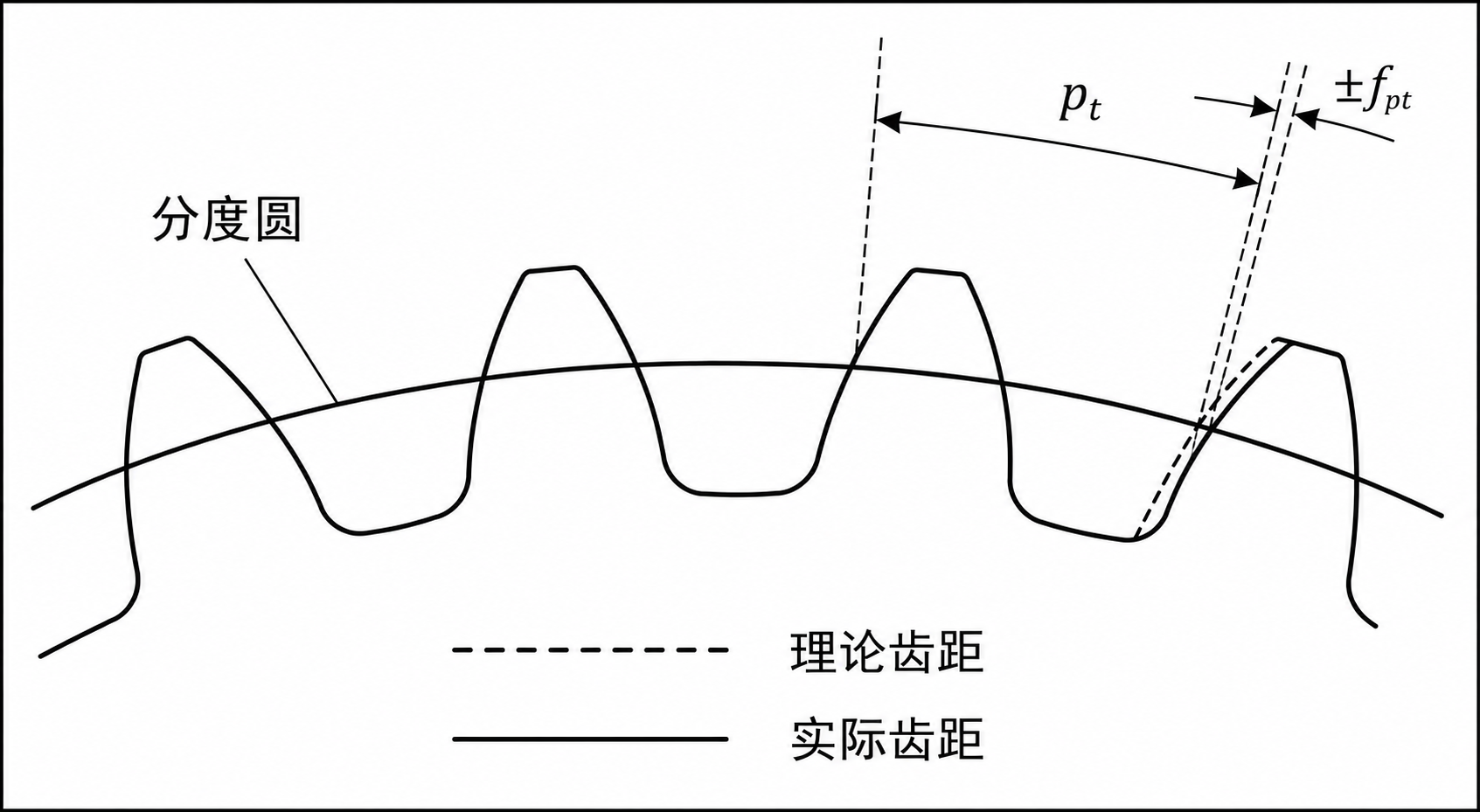

**齒距偏差（Pitch Deviation）**也叫齒間誤差，是指相鄰齒輪輪齒之間的實際位置與理論位置之間存在偏差。

如果相鄰兩個輪齒之間的距離偏大，齒輪嚙合間隙就會增加；如果相鄰輪齒之間的距離偏小，嚙合間隙則會減小。

齒距偏差不僅會影響回程間隙，還可能導致齒輪在運行過程中出現：

• 傳動不平穩

• 周期性振動

• 噪聲增大

• 瞬時轉速波動

• 齒面受力不均勻

因此，控制齒距偏差是提高精密減速機定位精度和運行穩定性的重要環節。

三、壓力角偏差

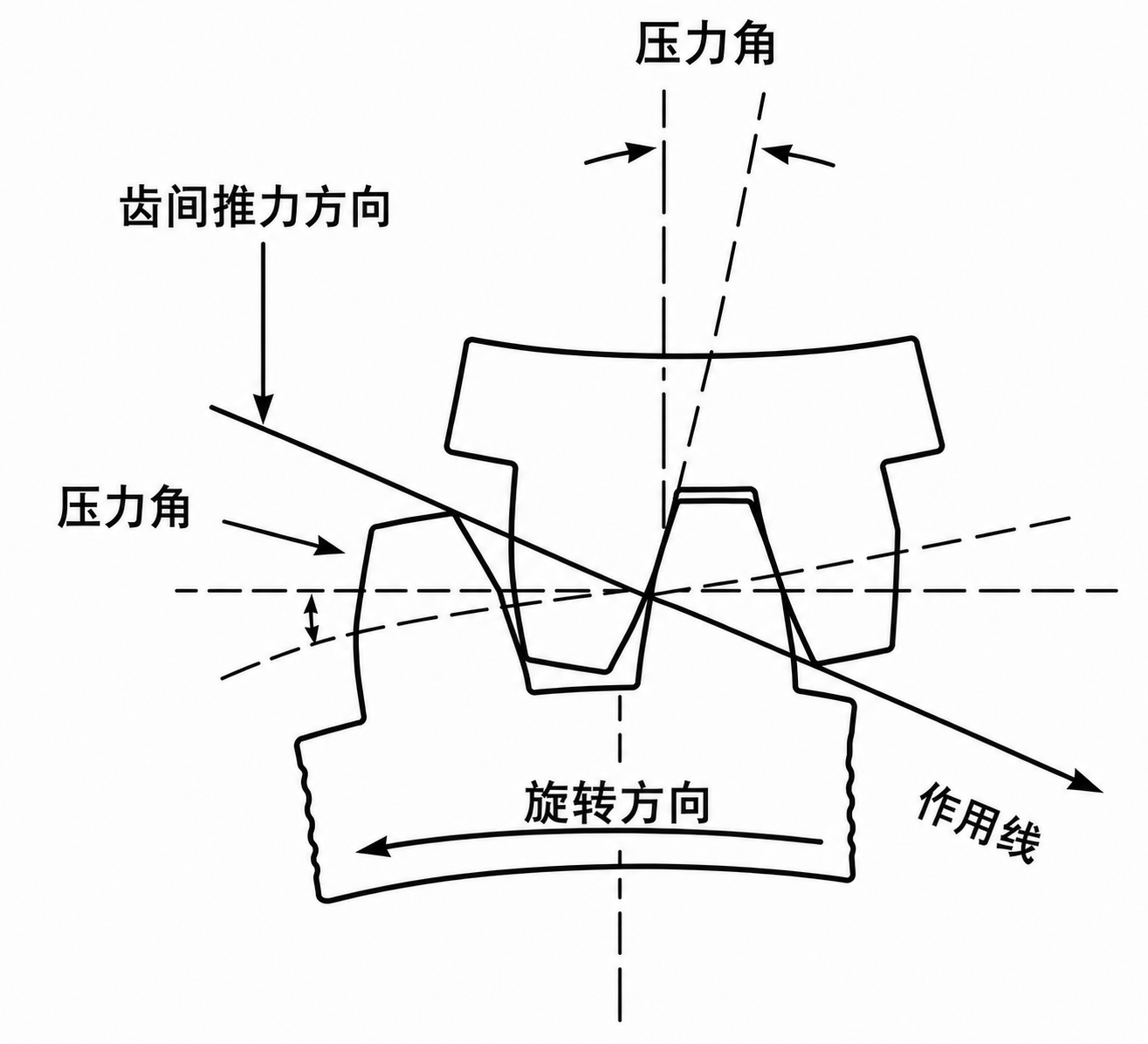

齒輪在嚙合傳動時，傳遞給另一齒輪的作用力并不是完全沿齒輪圓周的切線方向，而是沿著一定角度的作用線傳遞。這個角度主要由齒輪輪齒的形狀決定，通常稱為壓力角（Pressure Angle）。

為了讓齒輪在整個嚙合過程中保持穩定的壓力角，輪齒通常采用漸開線齒形。

如果輪齒的實際齒形與理論漸開線存在偏差，壓力角就會發生變化，從而造成局部位置誤差，并在一定程度上影響減速機的回程間隙。

雖然壓力角偏差對回程間隙的影響通常小于徑向跳動和齒距偏差，但它會明顯影響：

• 齒輪嚙合平穩性

• 載荷分布

• 傳動效率

• 振動與噪聲

• 齒面磨損情況

四、螺旋角偏差

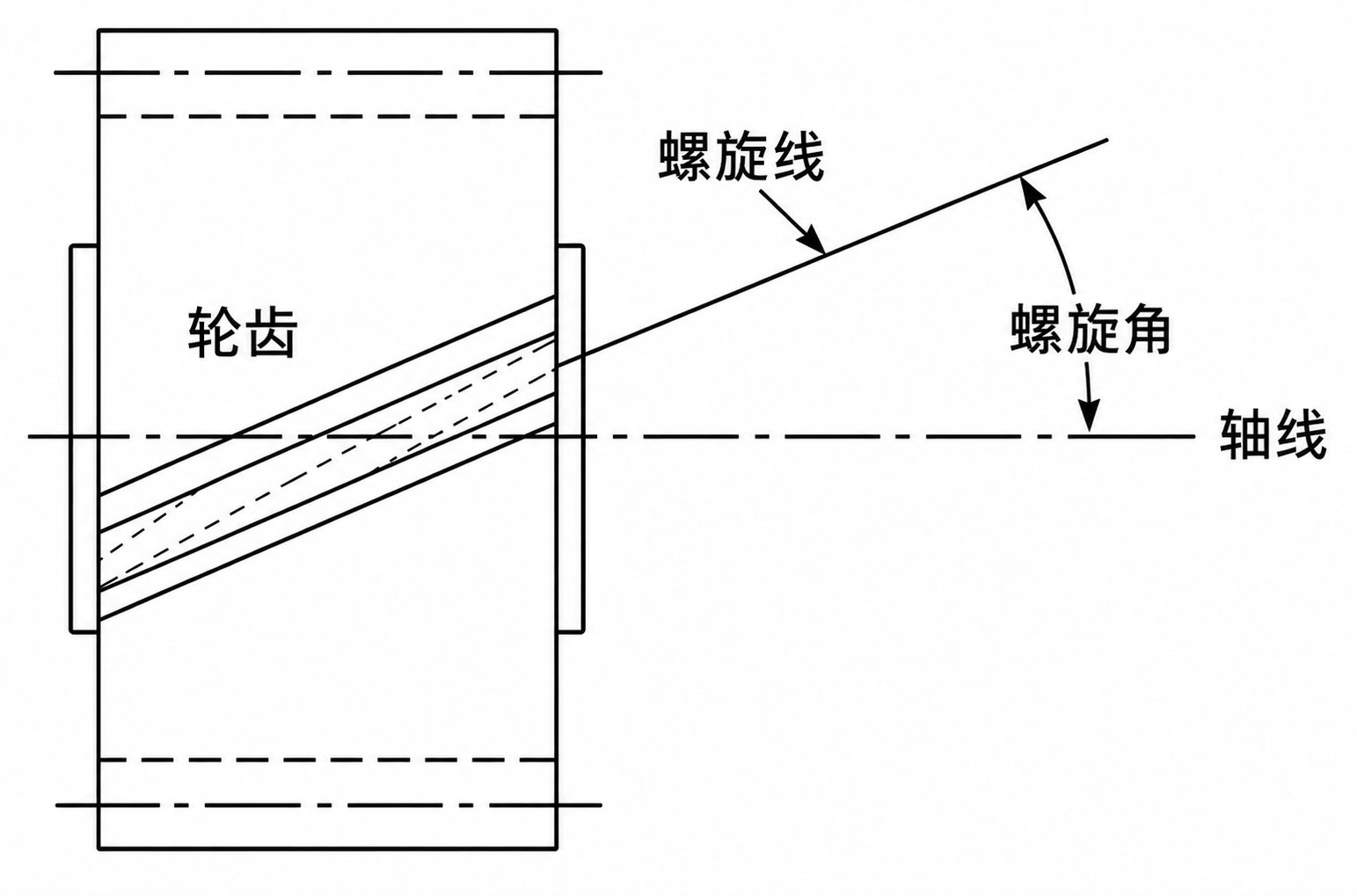

直齒輪的輪齒方向與齒輪軸線平行。如果將輪齒按照一定角度傾斜加工，就形成了斜齒輪（Helical Gear）。

與直齒輪相比，斜齒輪具有更長的輪齒接觸長度，因此能夠在相同體積下承受更大的扭矩。同時，斜齒結構還能提高齒輪的重合度。

例如，直齒輪在運行時可能平均只有約1.5個輪齒同時參與嚙合，而斜齒輪可能有約3個輪齒同時參與嚙合。

更多輪齒同時嚙合，不僅能夠提高扭矩承載能力，還可以減少齒面局部加工誤差帶來的影響。由于接觸面積更大，不同輪齒之間的誤差能夠得到一定程度的平均和補償，使齒輪運行更加平穩，精度更高，噪聲也更低。

不過，如果齒輪的實際螺旋角與設計值存在偏差，也會改變齒輪的接觸狀態。根據偏差的方向不同，螺旋角偏差可能使回程間隙增大，也可能使回程間隙減小。

回程間隙并不能完全代表減速機精度

雖然回程間隙是評估伺服減速機精度時最常見的指標，但它只能反映減速機精度的一部分。

影響回程間隙的加工誤差，同時也會影響其他精度指標，例如傳動誤差（Transmission Error）。

什么是傳動誤差？

傳動誤差是指減速機輸出端的理論位置與實際位置之間的差值。

簡單來說，如果根據減速比計算，輸出軸理論上應該轉動到某個角度，但實際輸出軸沒有準確到達該位置，兩者之間的偏差就是傳動誤差。

傳動誤差主要受到以下因素影響：

1. 齒輪徑向跳動；

2. 壓力角偏差；

3. 螺旋角偏差；

4. 齒距誤差；

5. 齒面加工質量；

6. 齒輪和軸承安裝精度。

其中，齒輪徑向跳動通常對傳動誤差的影響較大，壓力角偏差和螺旋角偏差也會產生明顯影響。

從某種意義上來說，傳動誤差比單獨的回程間隙更能全面反映齒輪的加工質量和減速機的實際傳動精度。

傳動效率也是重要的精度相關指標

另一個與減速機質量和精度密切相關的指標是傳動效率。

齒輪系統的傳動效率會受到徑向跳動和齒距偏差的影響，但更容易受到以下因素影響：

• 齒面輪廓精度

• 壓力角偏差

• 螺旋角偏差

• 齒面粗糙度

• 齒面微觀幾何修形

• 潤滑和裝配狀態

如果能夠優化齒輪的壓力角、螺旋角以及齒面微觀幾何形狀，不僅可以提高減速機的傳動效率，還能改善齒面載荷分布，從而提高減速機的扭矩承載能力和使用壽命。

評估減速機精度不能只看回程間隙

在選擇精密伺服減速機時，回程間隙固然重要，但不能把它作為判斷減速機精度的唯一標準。

完整的精度評估還應綜合考慮：

• 回程間隙

• 傳動誤差

• 齒輪徑向跳動

• 齒距偏差

• 壓力角偏差

• 螺旋角偏差

• 扭轉剛度

• 傳動效率

• 重復定位精度

• 運行噪聲與振動

• 額定扭矩下的精度保持能力

因此，兩臺標稱回程間隙相同的減速機，實際運行精度、噪聲、效率和使用壽命可能并不相同。

結論

回程間隙是衡量伺服減速機精度的重要指標，它能夠反映扭矩方向反轉時產生的空行程，但不能完整代表減速機的整體傳動質量。

齒輪徑向跳動、齒距偏差、壓力角偏差和螺旋角偏差，都會不同程度地影響回程間隙、傳動誤差、運行平穩性以及傳動效率。

因此，在評估精密減速機時，除了關注回程間隙的大小，還應結合傳動誤差、扭轉剛度、齒輪加工等級、傳動效率和實際負載下的運行表現進行綜合判斷，才能更加準確地評估減速機的真實精度和質量。
